Porteurs / Solives

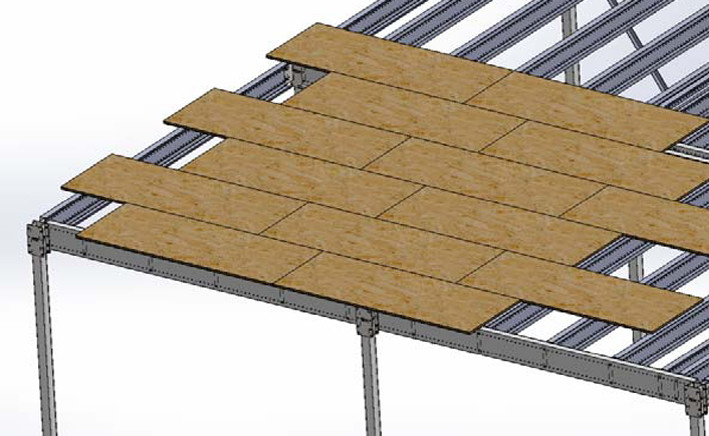

Les porteurs et solives sont les éléments principaux de la structure. Ils sont réalisés en acier s350 GD + ZN275 galvanisé, profilé à froid. L’ensemble des poutres et solives entre 4 poteaux forme une maille. Les dimensions des mailles, permet de calculer la charge maximale admissible.
Les porteurs ont une section en C et sont d’épaisseur 3mm. Les solives ont une section de en Sigma et sont d’épaisseur 2 mm.

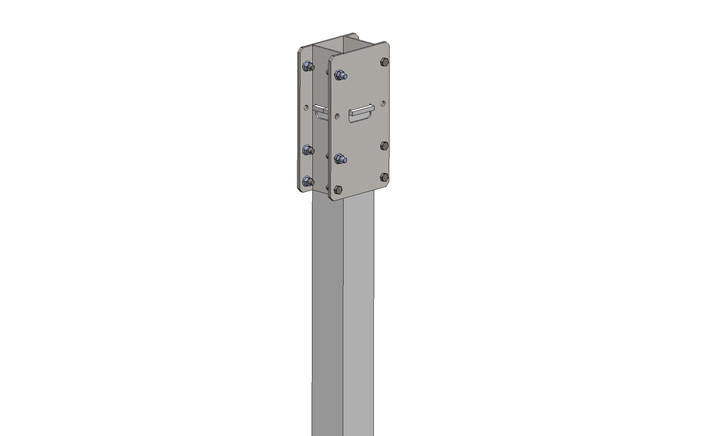

Les porteurs sont fixés directement aux chapiteaux. Les solives sont fixées, soit aux chapiteaux, soit à des porteurs, dans les deux cas cela se fait par l’intermédiaire de cornières. L’entraxe solives/solives est de 600 mm ou 800 mm en fonction de la charge admissible désirée.
Les cornières sont des équerres en acier galvanisé S350GD + ZN275 d’épaisseur 4 mm.

Les matériaux utilisés pour ces éléments sont décrits dans les parties précédentes.

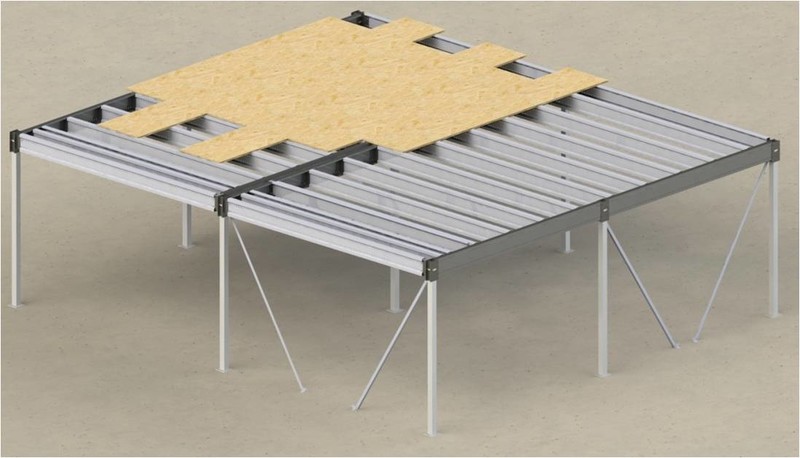

L’ensemble de la structure est contreventée pour assurer une reprise des efforts horizontaux. Ces efforts sont dans la plupart du temps faibles puisque la plateforme n’est pas soumise au vent et qu’elle ne prend pas en compte la sismicité.
Les contreventements sont fixés sur les chapiteaux et ancrés au sol.
